 câble 19 broches FR7b

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
jackscx

avatar

Nombre de messages : 246
Age : 64
Localisation : Le Pian Médoc près de Bordeaux
Date d'inscription : 26/08/2006

MessageSujet: Re: câble 19 broches FR7b   Sam 28 Juil - 6:53

Bonjour Burnos,

J'ai controlé à nouveau au niveau des fiches din et je confirme mon post plus haut.
Le schéma de Marco concernant le câblage du cordon AMC4 est exact.

Cordialement,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
burnos

avatar

Nombre de messages : 2254
Localisation : Rhône
Date d'inscription : 30/08/2006

MessageSujet: Re: câble 19 broches FR7b   Sam 28 Juil - 8:44

Bonjour,

Merci Jackcsx pour avoir contrôlé à nouveau.

Merci Marco pour ton schéma très explicite, car je viens de comprendre pourquoi je ne trouvais pas la même chose que Jackscx au niveau des connexions Midi. En fait, suivant que l'on regarde les fiches midi broches en haut ou broches en bas les lettres P,N et S,R sont inversé. Sur le schéma que j'ai fait, les broches sont dessinées en haut et le détrompeur en bas, on avait donc bien repèré la même chose.

Comme quoi, il est important d'aller au fond des choses.

Je confirme également que le schéma de Marco concernant le câblage du cordon AMC4 est exact.

PS: Petite précision à ajouter peut-être: Si l'on remplace les fiches midi femelles par des fiches Mâles afin de créer son propre cordon allant directement à un expandeur ou arrngeur, il faudra intervertir les fils P,N et S,R

Burnos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Micky



Nombre de messages : 59
Date d'inscription : 05/01/2008

MessageSujet: Re: câble 19 broches FR7b   Mer 1 Aoû - 21:30

Bonsoir à toutes et à tous,

Une petite question concernant la prise MIDI IN. A quoi sert-elle sur le cordon ?

Cdlt, Micky
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
burnos

avatar

Nombre de messages : 2254
Localisation : Rhône
Date d'inscription : 30/08/2006

MessageSujet: Re: câble 19 broches FR7b   Jeu 2 Aoû - 11:11

Bonjour Micky,

La prise Midi In sert d'une part à envoyer un dump depuis un PC vers l'accordéon.
D'autre part la carte son interne à l'accordéon peut être utilisé par un clavier ou accordéon midi externe. Il faut modifier quelques paramètres dans le menu midi de l'accordéon pour pouvoir y accèder. Par contre quand on choisi ce mode, on ne peut plus jouer directement sur le clavier du V_Accordéon. On pourra aller chercher les différentes sonorités sur la carte du V-accordéon par l'intermédiaire de Prog Change.

Burnos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Micky



Nombre de messages : 59
Date d'inscription : 05/01/2008

MessageSujet: Re: câble 19 broches FR7b   Jeu 2 Aoû - 11:56

Bonjour Burnos,

Tes explications sont toujours très claires !

Comme je n'utilise pas ce fonctionnement et que les prises audio sont aussi disponibles sous l'accordéon, il ne me faudrait plus que le MIDI OUT. Cà va simplifier le cablage !

Cdlt, Micky
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
burnos

avatar

Nombre de messages : 2254
Localisation : Rhône
Date d'inscription : 30/08/2006

MessageSujet: Re: câble 19 broches FR7b   Jeu 2 Aoû - 12:12

Re,

Tout à fait, comme tu dis, le midi Out est suffisant.
D'ailleur c'est la seule connexion que j'ai récupéré sur mon FR5.





Burnos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JACAC



Nombre de messages : 33
Date d'inscription : 17/03/2012

MessageSujet: cable 19 broches FBC7 Rolandfr7x   Dim 12 Aoû - 13:57

Où peux-t-on trouver à la vente cet Accessoire???
je ne trouve rien chez roland , sud-clavier!
merci de m'indiquer un fournisseur.
Jacques
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
burnos

avatar

Nombre de messages : 2254
Localisation : Rhône
Date d'inscription : 30/08/2006

MessageSujet: Re: câble 19 broches FR7b   Dim 12 Aoû - 14:52

Bonjour Jacac,

J'avais trouvé cette prise 19 Pins sur le site Conrad France ( référence : IPT 06A 19P ), hors aujourd'hui je ne vois que la référence IPT 06A 19S qui me semble être le modèle femelle.

http://www.conrad.fr/articles/IPT+06A...

J'ai lancé quelques recherches sur le net et visiblement il est difficile de retrouver ce modèle.


Burnos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
burnos

avatar

Nombre de messages : 2254
Localisation : Rhône
Date d'inscription : 30/08/2006

MessageSujet: Re: câble 19 broches FR7b   Dim 12 Aoû - 14:58

Re,

Voir ce lien:

http://www.servoconnectors.co.uk/pdfs/Glenair-IPT.pdf

Tout en bas de page, il y a une adresse avec telephone sur Toulouse.

Burnos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JACAC



Nombre de messages : 33
Date d'inscription : 17/03/2012

MessageSujet: Cable 19 broches   Dim 12 Aoû - 15:30

Merci burnos!
je vais aller y voir!
J'espère trouver car que faire en cas de problème???
Jacques
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marco40
Admin
avatar

Nombre de messages : 928
Age : 57
Localisation : Landes
Date d'inscription : 25/10/2011

MessageSujet: Re: câble 19 broches FR7b   Dim 12 Aoû - 23:56

Bonsoir,

Burnos a raison ! Effectivement, ce composant est actuellemement très difficile à trouver pour le particulier car il est utilisé en industrie.

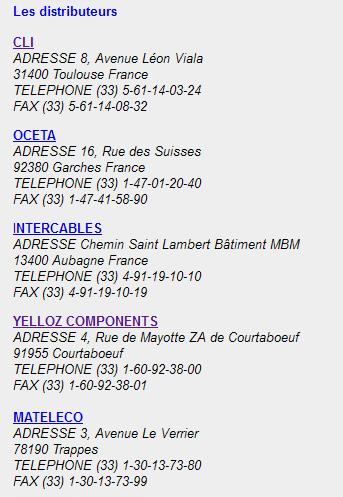

Pour avoir plus de chance, voici la liste des revendeurs de Glenair France


Musicalement
Marco
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
burnos

avatar

Nombre de messages : 2254
Localisation : Rhône
Date d'inscription : 30/08/2006

MessageSujet: Re: câble 19 broches FR7b   Lun 13 Aoû - 8:28

Bonjour Marco,

Merci pour les adresses.

Burnos
